浏览次数：22📋 一、产品概览与核心功能

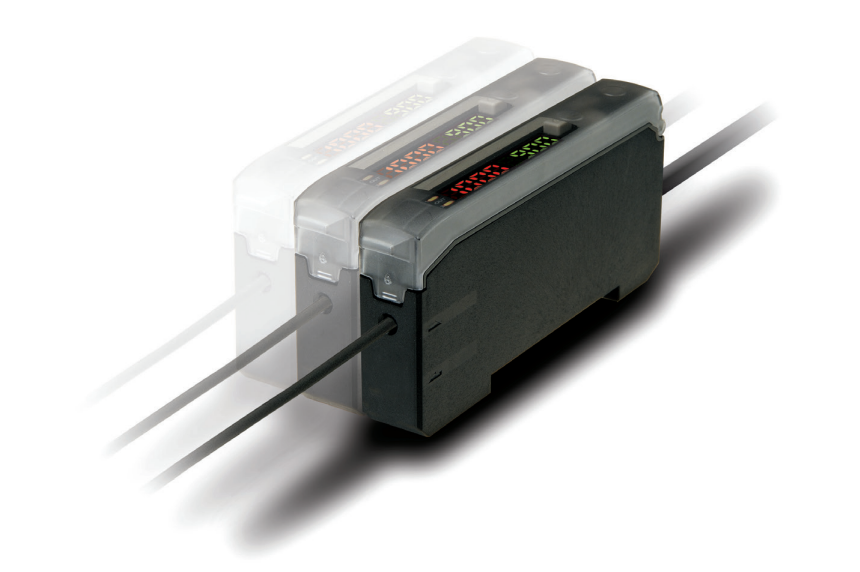

该系列传感器专为监测照明状态设计，能够预设基准亮度并实时监测偏差。
核心用途：检测照明劣化、确认照明点灯状态、光量基准的合格判定。
工作原理：通过内部触发器自动测量连续点灯或 ON/OFF 点灯控制的光源。当监测到的当前光量超过预设的阈值时，会发出报警信号。
应用场景：图像检查用照明管理、肉眼无法识别的红外照明点灯确认、LED 通电后的辉度变动测量、荧光灯受周围温度影响的辉度测量等。
该产品具备广泛的光源适应性，能够应对多种工业照明环境。
波长范围：400~1000nm。
支持光源：
LED：白、蓝、绿、红光 LED。
其他光源：荧光灯、卤素灯、红外照明。
产品分为标准型和高灵敏度型，提供单独型与连接型（可省配线）两种配置。
| 型号后缀 | 类型 | 电源电压 | 测定范围 (参考值) | 特点 |
|---|---|---|---|---|
| -TN | 单独型 | DC12~24V | 300~50,000lx | 标准通用型 |
| -TMN | 连接型 (主) | DC12~24V | 300~50,000lx | 可连接子机，最多8台 |
| -TSN | 连接型 (从) | DC12~24V | 300~50,000lx | 配线简化，仅需输出线 |
| -HTN | 高灵敏度型 | DC12~24V | 10~1,500lx | 适用于微弱光检测 |
支持三种设定方式，通过按键或外部输入进行基准值设定：
区域教学 (Zone Teaching)：自动设定上下限值（基于内部初始值 10%）。
下限值教学：依次设定默认值和下限值。
上下限值教学：依次设定默认值、上限值和下限值。
报警输出：NPN 开放集电极输出（100mA/30V以下），支持亮光/暗光切换。
短路保护：内置保护功能。
定时器功能：具备 OFF、ON 延迟、OFF 延迟、单次（One-shot）四种模式，时间设定范围 1~9999ms。
支持最多 8 台设备（1 台主 + 7 台从）串联。
子机配线仅需输出线，可将配线工时减少至 1/2 以下。
光纤类型：
M4 螺丝型 (NF-MT77)：弯曲半径 2mm，重量 20g。
φ3 圆柱型 (NF-MT05)：重量 14g。
耐弯曲特性：采用耐弯曲光纤，即使在弯曲状态下（R=2mm）测量值也无变动。
受光角度：±30°（标准光纤）。
电源要求：使用开关调节器时必须将框架接地端子接地。
配线注意：避免与高压线、动力线共用同一管道，以防噪音干扰。
环境参数：
工作温度：-25~55℃。
防护等级：IP50。
耐振动：10~55Hz，振幅 1.5mm。
该手册详细展示了 MDF 系列传感器在工业自动化中的应用价值，特别是其光纤单元的耐弯曲设计和多台连接省配线功能，为照明管理提供了高精度且经济的解决方案。
