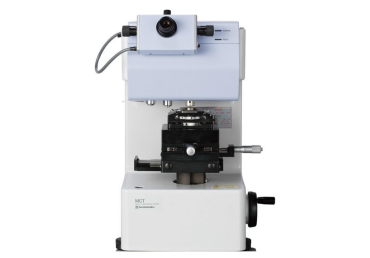

产品介绍：岛津 MCT-W500 微型压缩试验机

更新时间：2026-09-19

浏览次数：49

返回列表

MCT-W500 是岛津公司推出的一款微型压缩试验机，专门用于对微小试样进行高精度压缩力学性能测试。以下是该产品的核心信息：

一、产品定位与应用场景

该设备主要用于等离子显示屏（PDP）背板肋条等微结构的力学性能评估。PDP（Plasma Display Panel）是一种新型平板显示器件，其结构中包含许多宽度仅几十微米（μm）的"肋"隔墙，这些微结构的机械可靠性对大型平板电视的性能至关重要。MCT-W500 正是为这类微试样强度评估而设计。

二、核心特点

高精度微力加载：可在高精度下对微试样施加较小的力载荷，适用于极微小试样的测试需求。
内置传感器：加载过程中的力和位移均由内置传感器实时测量，数据精准可靠。
微观观察配套：可配合使用长度观察套件与侧面观察套件，在显微镜下直接观察试样在压缩过程中的微观变化（如断裂过程），极大提升实验结果的说服力。
灵活配置：可根据测试需求选配侧面观察组件与上方观察组件，实现多角度观测。

三、典型试验参数

参数项	数值
试验类型	加卸载试验
压头配置	金刚石制直径 20μm 平面压头
测试样品	2种（A型与B型）
最大加载力	4903 mN
最大加载速度	207.411 mN/sec
试样肋条宽度	54 μm

四、试验结果示例

文档中对两种肋条试样（A型与B型）进行了压缩测试，结果如下：

样品	断裂力 (mN)	断裂应力 (MPa)
A型	2588.2	20.0
B型	1995.1	17.7

可以看出，A型试样的断裂强度高于B型，通过侧面观察图像可直观确定破坏过程。

五、总结

岛津 MCT-W500 微型压缩试验机是一套专为微结构力学测试设计的高精度试验系统，以极小力加载能力获取精准数据，配合显微观察套件可实现对试样破坏过程的直观观测，适用于PDP背板肋条等微结构的强度评估与改进研究。
